Водоподготовка для термо электростанций

Разработка рабочего проекта автоматизации участка водоподготовки

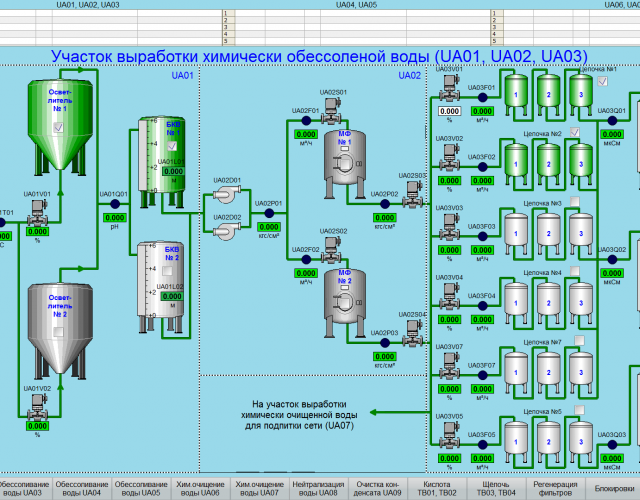

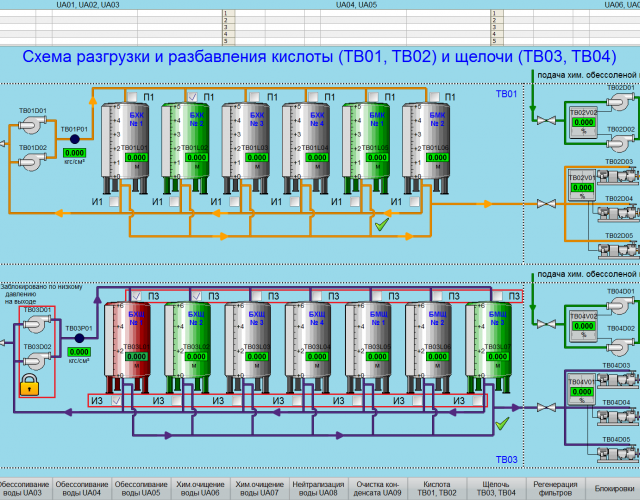

В соответствии с выбранным оператором маршрутом осуществляется прохождение воды через систему осветления, коагуляции, механических фильтров с автоматическим поддержанием уровней в ёмкостях. Также автоматически проходит процесс разгрузки и разбавления кислоты и щёлочи, используемых для регенерации фильтров. Регенерация фильтров осуществляется по команде оператора в соответствии с заданными параметрами в автоматическом режиме. Система управления ведет мониторинг параметров участка и осуществляет в случае необходимости отключение исполнительных механизмов в соответствии с технологическими блокировками.

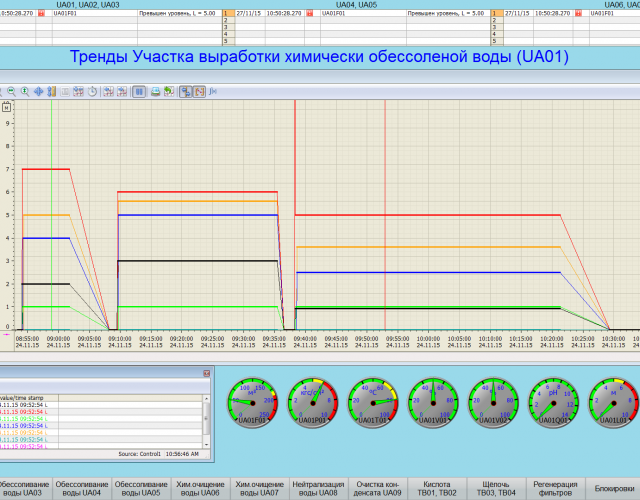

Система управления: резервированный контроллер Siemens Simatic S7-400, модули распределённого ввода/вывода ET-200M, SCADA система WinCC Prof работает на резервированном сервере с визуализацией на АРМ операторов.

Датчики: давления, температуры, проводимости, рН, непрерывные датчики уровня, расходомеры.

Исполнительные механизмы: задвижки, регуляторы, насосы подачи воды, насосы дозирования кислоты/щёлочи.
